■SJ規格−S45C/S50C

■ 管理公差

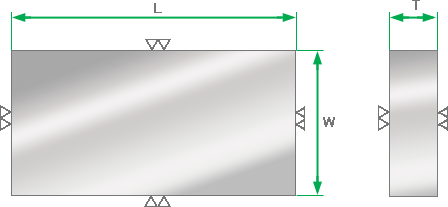

■寸法公差

基準/長さ 〜600mm 601〜1200mm
長さ(L) ±0.1 ±0.2
幅(W) ±0.1
板厚(T) ±0.1

■平面度

基準 長さ・幅 100mmに対して
T5〜15 0.05
T16〜25 0.04
T26〜45 0.03

■基準面直角度

基準面直角度(100mmに対して) 0.05

■幅の平行度

基準長さ 最小〜500mm 501mm〜1200mm
幅の平行度 0.05 0.1

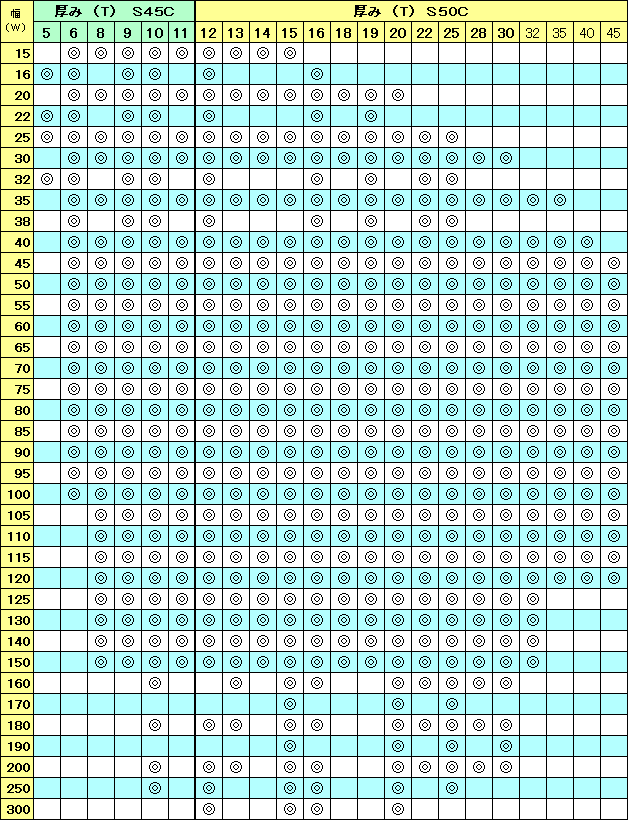

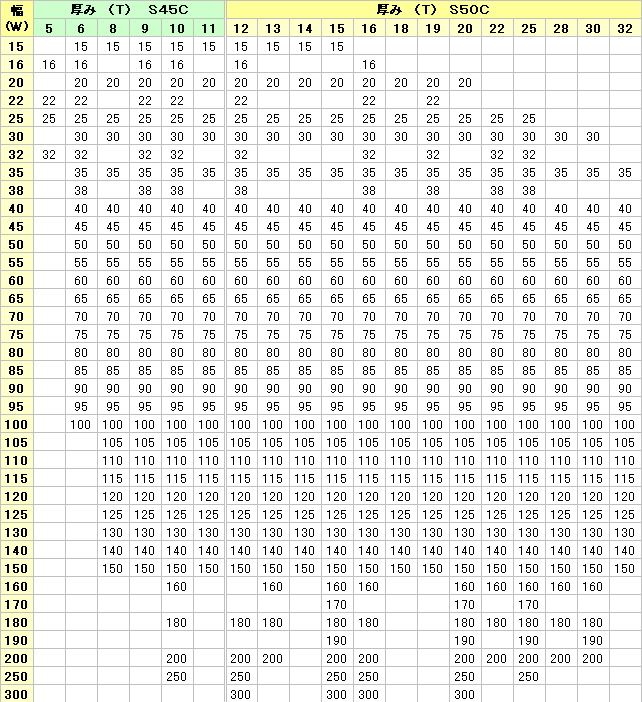

■S45C/S50C 【厚み】×【幅】規格表
【長さ】は15〜1200mmまでフリーにご指定可能です。 (注)T≦W≦L

S45C/S50C
